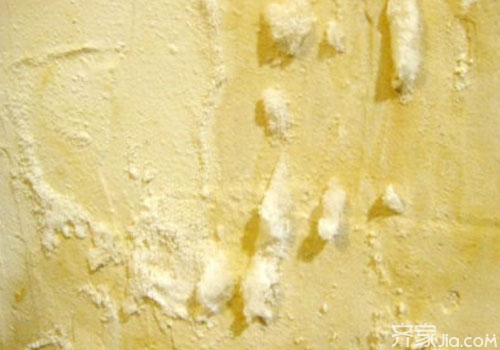

刚装修好的房子，没住多久，墙面起皮、粉化、脱落，一定会给您带来很多烦恼，会埋怨涂料不好，或者是工人干活马虎。可是您也许不知道，其实墙面起皮、粉化、脱落的根本原因不在于涂料和施工水平，而是您在装修时，没有做反碱处理的结果。下面随小编看看如何预防墙面返碱？墙面返碱怎么办？

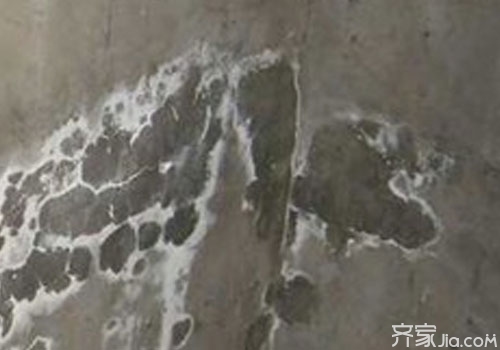

如何预防墙面返碱在涂刷墙面的时候，有时我们会遇上一些小麻烦，如上漆时墙面汲取过快，面漆重量不能涂刷预定的面积；涂刷后不久就浮现变色问题，甚至浮现面层脱落、起块、霉斑，常令我们束手无策。原来，居室里无论新墙或旧墙，都会因水分过重带有碱化问题，在潮湿的环境情况尤甚，是影响漆面质量的根本原因。在涂刷面漆之前涂刷一层水性封固底漆不仅可以节省装修成本，从长远和装饰效果来看，涂刷底漆更有事半功倍的优点。这类底漆极佳的封固性使其能有效反抗墙体碱性物质的渗透，阻挠水溶盐分的析出，防止墙壁返碱。同时，底漆良好的附着力使墙面更趋平滑，令面漆更易涂刷，减少了面漆的使用量。如此一来，墙面既幸免了漆病，又利于更长时间保持涂刷效果。
由此可见，涂刷底漆对于墙面质量的好坏有着至关重要的影响，初装修的业主朋友们由于对装修知识和经验的不足，就更加要做好墙面基层的处理，幸免后期浮现不必要的麻烦导致返工的烦恼。
墙面返碱怎么办
1. 阻挠产生溶于水的离子
解决方法是将氢氧化钙转化成碳酸钙。
(1)解决机理：返碱的主要离子来源是石灰浆中的大量OH-，转化成碳酸钙之后，由于碳酸钙不溶于水，不会产生随水渗出的大量离子，即不会产生返碱。
(2)亟待解决的问题：由于碳酸钙和氢氧化钙干燥后在晶型上、结构上及力学性能上有所不同，可能导致碳酸钙的填充浆料对墙体的粘接性有影响。可以采纳加入适量粘性添加剂的方法加以调整，比如加入类似古代用的米糊或者乳胶等。
2. 阻挠离子随水分被带出1).用碳酸氢钙清液取代氢氧化钙清液进行引流用碳酸氢钙溶液引流，可引入碳酸氢根离子。接下来进入的氢氧化钙溶液中的氢氧根离子会同碳酸氢根离子反应生成碳酸根离子，并与钙离子结合成碳酸钙沉淀，此碳酸钙沉淀会在砖块内表面形成保护层，减少干燥过程水分
带到墙体外表面的离子数量，并有类似3.2.2中碳酸钙层的作用。
2).墙砖与氢氧化钙之间加入碳酸钙，二次不返碱

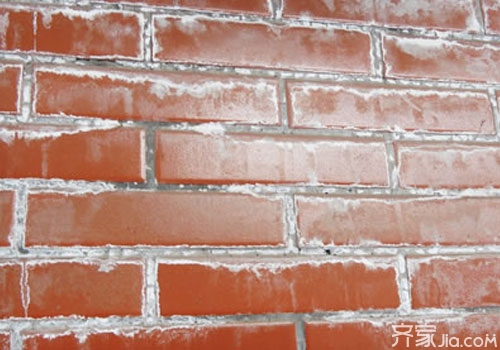

(1)二次返碱产生原因：水携带离子向外渗透的过程中，不断挥发，使得原本溶解在水中的离子部分与二氧化碳反应，并不断析出产生返碱;施工完成后，如果用水冲洗已产生的返碱，水分在溶解并带走表面析出的盐的同时也渗入砖体和砖缝中，再次溶解氢氧化钙，在干燥过程中重复初期返碱过程，从而导致产生二次返碱。
(2)解决机理：在砖块的内表面先行用灌注方法添加碳酸钙层，再采纳原本施工方法灌注氢氧化钙。一方面，在一次返碱之后的冲洗过程中，通过操纵冲洗剂渗入墙体的深度，使水分只接触碳酸钙层而幸免与氢氧化钙层接触，从而幸免水分将离子带出;另一方面，这种方法又保证了墙体填充材料以氢氧化钙为主，不会影响其力学效果。
3.带出离子在表面水分蒸发后不呈白色
根据结晶盐盐块无色且易掉，进行如下分析。

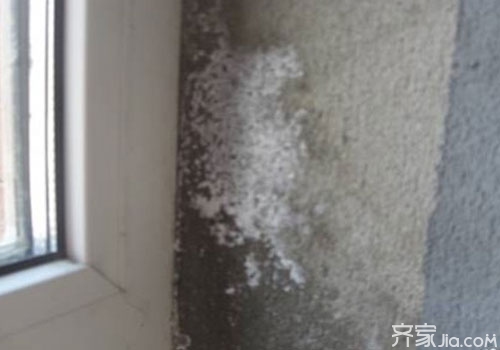

(1)返碱性质：水分蒸发析出的颗粒很小，故呈白色粉末，附着于墙体表面，有碍外观且不易清除。
(2)解决机理：添加适当成分使盐(或碱)析出呈颗粒状晶体，颗粒较大，并且透明(类似颗粒状食盐)，同时也将有利于用物理方式去除。(3)亟待解决的问题：由于涉及添加剂用量、性质、性能等多方面问题，这种有效的添加剂的选择仍存在困难。
4.用弱酸洗去返碱白色
(1)解决机理：砖体表面形成的白色粉末在弱酸或稀酸的作用下可溶解并形成中性盐，此盐可在清洗过程中随溶液顺墙体表面砖缝留下减少在墙体表面的残余，同时，此溶解过程又是对墙体表面盐分的重结晶过程。并且由于中性盐相对于碱或碱式盐有更好的结晶性，晶体更透明，重结晶过程会使中性盐结晶颗粒更大。因此此过程会使墙体表面白色缓解或消逝。
(2)实施方案：用稀的醋酸或盐酸水溶液喷洗墙体表面，应尽量使得水分浸入砖体深度浅，从而幸免使内部离子的二次渗出。
(3)辅助措施：结合使用墙砖与氢氧化钙之间加入碳酸钙层的方法，可使清洗时渗入墙体的少量水分蒸出时不能再次带出离子，幸免二次返碱。
编辑总结：以上就是墙面返碱怎么办的相关介绍，由于每个人需求不同，所以选择也不同，以上信息供大家参考。希翼可以帮助到有这方面需求的朋友们！
非常感谢朋友们点开技术交流 告诉你墙面返碱怎么办这篇文章，我将每天为大家收集和分享一些新奇又有营养的精彩内容，希翼大家能够一如既往的给予小编最大的鼓舞和支持，毕竟大家的鼓舞和支持才是小编持续更新和创作的最大动力。
